仙童-气动压力调节器4066AH
特性
• 1/2” 水柱压力的控制灵敏度可用于精密应用。
• 供气阀和排气阀很大，提供的供气流量和排气流量高。
• 软的供气阀门和排气阀门座可最大程度降低空气消耗。
• 平衡供气阀可最大程度降低供气气压不稳的影响。
• 补偿管可补偿流动条件下的下游气压下降。
• 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。
• 机器构造使您可以在不从系统上拆除4000A 型的情况下对其进行维修。
• 适用于所有地区和省份的加拿大注册号 (CRN) 认证。
操作原理
当将调节螺丝调整到特定设定点时，调节弹簧会对控制膜片的顶部施加一个向下的力。此向下的力会打开供气阀。输出压力流经出
气口和补偿管到达控制腔，对控制膜片底部形成向上的力。 当到达设定点时，由施加在控制膜片顶部的调节弹簧的力将与施加在控
制膜片底部的输出压力形成的力相互平衡，从而关闭供气阀。当输出压力增加到超过设定点，则膜片组件将向上移动以关闭供气
阀并打开排气阀。因为提升阀关闭，压力沿连接管流向底部动力膜片的底部。当处于排气模式中时，此压力使供气阀紧紧关闭。
提升阀打开，且输出压力将通过机器边上的排气口排出，直到到达设定点
英国诺冠NORGREN
海隆HERION
宝硕BUSCHJOST
中国亚德客AIRTAC
德国费斯托FESTO
美国仙童FAIRCHILD
意大利康茂胜CAMOZZI
德国VOSS液压接头
山东乾苒自动化科技有限公司：产品质优、交货快速、价格合理、库存备货
特性
• 1/2” 水柱压力的控制灵敏度可用于精密应用。
• 供气阀和排气阀很大，提供的供气流量和排气流量高。
• 软的供气阀门和排气阀门座可最大程度降低空气消耗。
• 平衡供气阀可最大程度降低供气气压不稳的影响。
• 补偿管可补偿流动条件下的下游气压下降。
• 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。
• 机器构造使您可以在不从系统上拆除4000A 型的情况下对其进行维修。
• 适用于所有地区和省份的加拿大注册号 (CRN) 认证。
操作原理
当将调节螺丝调整到特定设定点时，调节弹簧会对控制膜片的顶部施加一个向下的力。此向下的力会打开供气阀。输出压力流经出
气口和补偿管到达控制腔，对控制膜片底部形成向上的力。 当到达设定点时，由施加在控制膜片顶部的调节弹簧的力将与施加在控
制膜片底部的输出压力形成的力相互平衡，从而关闭供气阀。当输出压力增加到超过设定点，则膜片组件将向上移动以关闭供气
阀并打开排气阀。因为提升阀关闭，压力沿连接管流向底部动力膜片的底部。当处于排气模式中时，此压力使供气阀紧紧关闭。
提升阀打开，且输出压力将通过机器边上的排气口排出，直到到达设定点

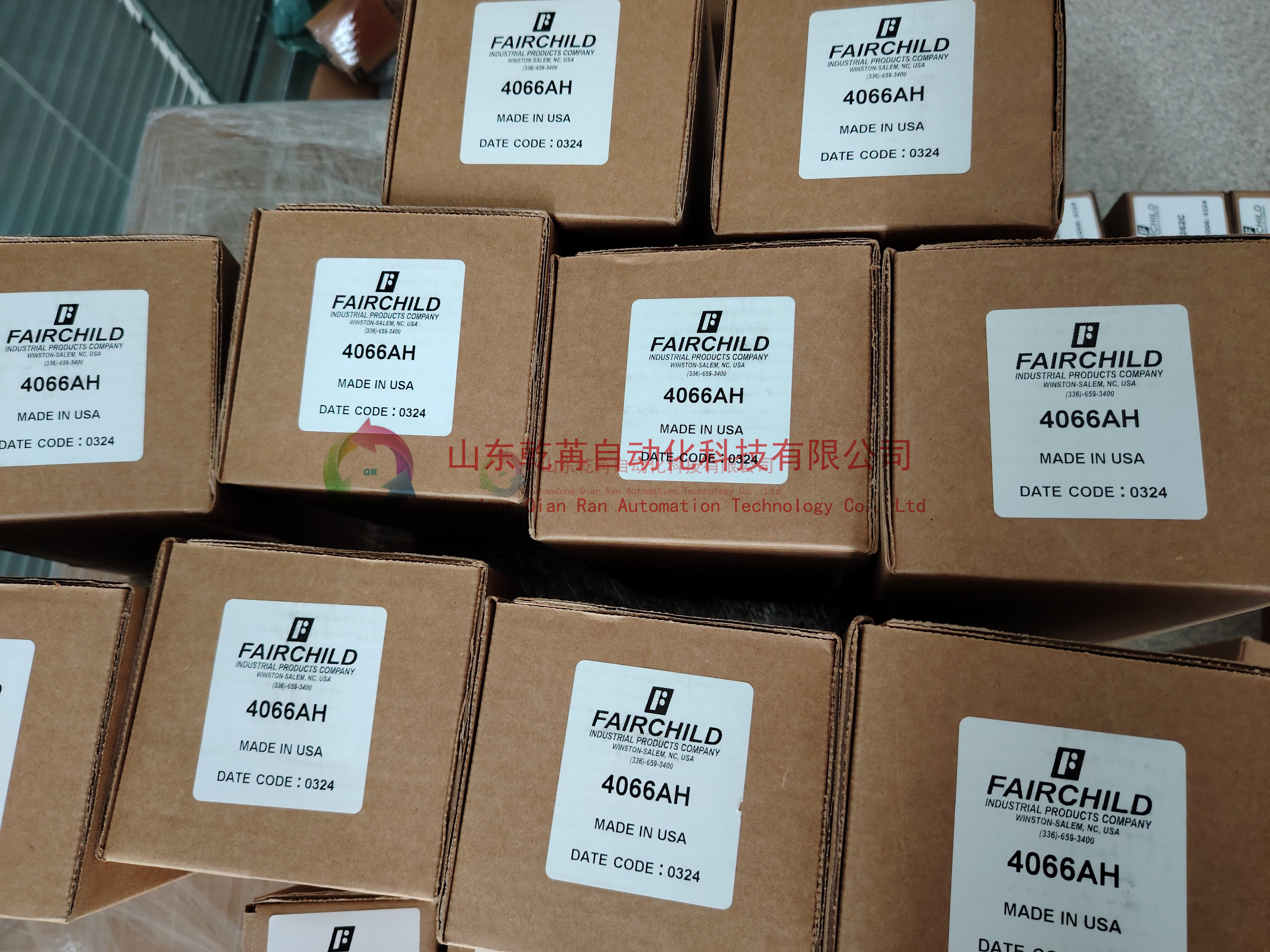

图1、气动压力调节器4066ah
