仙童-小型精密调节器30242R-山东乾苒
仙童-小型精密调节器30242R
特性
• 1/4” 水柱压力的灵敏度使得可以用于精密应用。
• 补偿膜片可使调节器保持不受供气压力改变的影响。
• 供气为 100 psig 可达 40 SCFM 的流量允许用于高流量要求的应用。
• 补偿管可补偿流动条件下的下游气压下降。
• 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。
• 机器构造使您可以在不从系统上拆除30 型的情况下对其进行维修。
• 适用于所有地区和省份的加拿大注册号 (CRN) 认证。
操作原理
30 型调节器使用力平衡原理控制用于控制输出压力的阀组件的移动。当将调节器调整为一个特定的设定点时，正偏压弹簧的向下
力将膜片组件向下移动。供气阀打开，并允许空气进入出气口。当到达设定点时，由正偏压弹簧施加的向下力将与施加于膜片组件
底部的下游压力的向上力相互平衡。形成的力将供气阀向上移动以减少通向出气口的流量。出口压力保持为施加于膜片组件顶部
和底部的力之间平衡的结果。
英国诺冠NORGREN
海隆HERION
宝硕BUSCHJOST
中国亚德客AIRTAC
德国费斯托FESTO
美国仙童FAIRCHILD
意大利康茂胜CAMOZZI
德国VOSS液压接头
山东乾苒自动化科技有限公司：产品质优、交货快速、价格合理、库存备货
特性
• 1/4” 水柱压力的灵敏度使得可以用于精密应用。
• 补偿膜片可使调节器保持不受供气压力改变的影响。
• 供气为 100 psig 可达 40 SCFM 的流量允许用于高流量要求的应用。
• 补偿管可补偿流动条件下的下游气压下降。
• 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。
• 机器构造使您可以在不从系统上拆除30 型的情况下对其进行维修。
• 适用于所有地区和省份的加拿大注册号 (CRN) 认证。
操作原理
30 型调节器使用力平衡原理控制用于控制输出压力的阀组件的移动。当将调节器调整为一个特定的设定点时，正偏压弹簧的向下
力将膜片组件向下移动。供气阀打开，并允许空气进入出气口。当到达设定点时，由正偏压弹簧施加的向下力将与施加于膜片组件
底部的下游压力的向上力相互平衡。形成的力将供气阀向上移动以减少通向出气口的流量。出口压力保持为施加于膜片组件顶部
和底部的力之间平衡的结果。

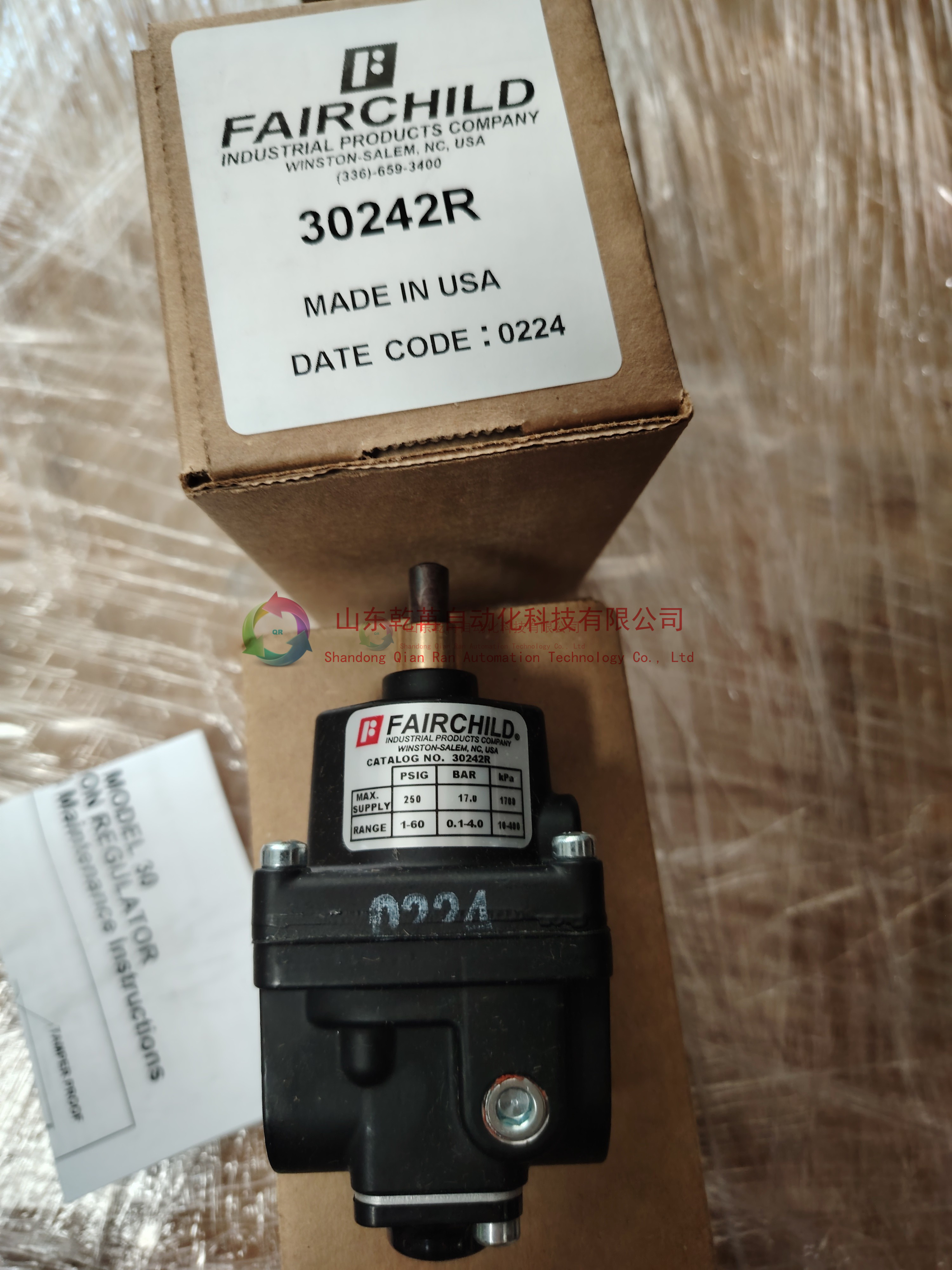

图1、小型精密调节器30242r
