仙童-气动流量放大器4514AI
特性
• 五个信号输出比率满足多数控制元素的要求。
• 1”水柱压力差的控制灵敏度允许在精密应用情况下使用。
• 供气阀和排气阀很大，提供的供气流量和排气流量高。
• 软的供气阀门和排气阀门座可最大程度降低空气消耗。
• 平衡供气阀可最大程度地减少供气压力不稳的影响。
• 补偿管可补偿流动条件下的下游压力下降。
• 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。
• 可选的远程反馈端口可最大程度降低流动条件下的压力下降。
• 可选的可调整旁通阀允许调整以获得最佳动态响应。（仅 1：1 比率）
• 机器构造使您可以在不从系统上拆除4500A 型的情况下对其进行维修。
• 适用于所有地区和省份的加拿大注册号 (CRN) 认证。
操作原理
当信号膜片顶部上的信号压力对膜片组件形成一个向下的力时，供气阀会打开。输出压力流经出气口和补偿管到达控制腔，对控制
膜片底部形成向上的力。当到达设定点时，由施加在信号膜片上的信号压力形成的力将与施加在控制膜片上的输出压力形成的力
相互平衡，从而关闭供气阀。当输出压力增加到超过信号压力时，则膜片组件将向上移动以关闭供气阀并打开排气阀。因为提升
阀关闭，压力沿连接管流向马达膜片的底部。当处于排气模式中时，此压力使供气阀紧紧关闭。提升阀打开，且超出的输出压力
将通过机器边上的排气口排出，直到到达设定点。
英国诺冠NORGREN
海隆HERION
宝硕BUSCHJOST
中国亚德客AIRTAC
德国费斯托FESTO
美国仙童FAIRCHILD
意大利康茂胜CAMOZZI
德国VOSS液压接头
山东乾苒自动化科技有限公司：产品质优、交货快速、价格合理、库存备货
特性
• 五个信号输出比率满足多数控制元素的要求。
• 1”水柱压力差的控制灵敏度允许在精密应用情况下使用。
• 供气阀和排气阀很大，提供的供气流量和排气流量高。
• 软的供气阀门和排气阀门座可最大程度降低空气消耗。
• 平衡供气阀可最大程度地减少供气压力不稳的影响。
• 补偿管可补偿流动条件下的下游压力下降。
• 独立的控制腔可将膜片与主流量隔开，以消除振荡和噪音。
• 可选的远程反馈端口可最大程度降低流动条件下的压力下降。
• 可选的可调整旁通阀允许调整以获得最佳动态响应。（仅 1：1 比率）
• 机器构造使您可以在不从系统上拆除4500A 型的情况下对其进行维修。
• 适用于所有地区和省份的加拿大注册号 (CRN) 认证。
操作原理
当信号膜片顶部上的信号压力对膜片组件形成一个向下的力时，供气阀会打开。输出压力流经出气口和补偿管到达控制腔，对控制
膜片底部形成向上的力。当到达设定点时，由施加在信号膜片上的信号压力形成的力将与施加在控制膜片上的输出压力形成的力
相互平衡，从而关闭供气阀。当输出压力增加到超过信号压力时，则膜片组件将向上移动以关闭供气阀并打开排气阀。因为提升
阀关闭，压力沿连接管流向马达膜片的底部。当处于排气模式中时，此压力使供气阀紧紧关闭。提升阀打开，且超出的输出压力
将通过机器边上的排气口排出，直到到达设定点。

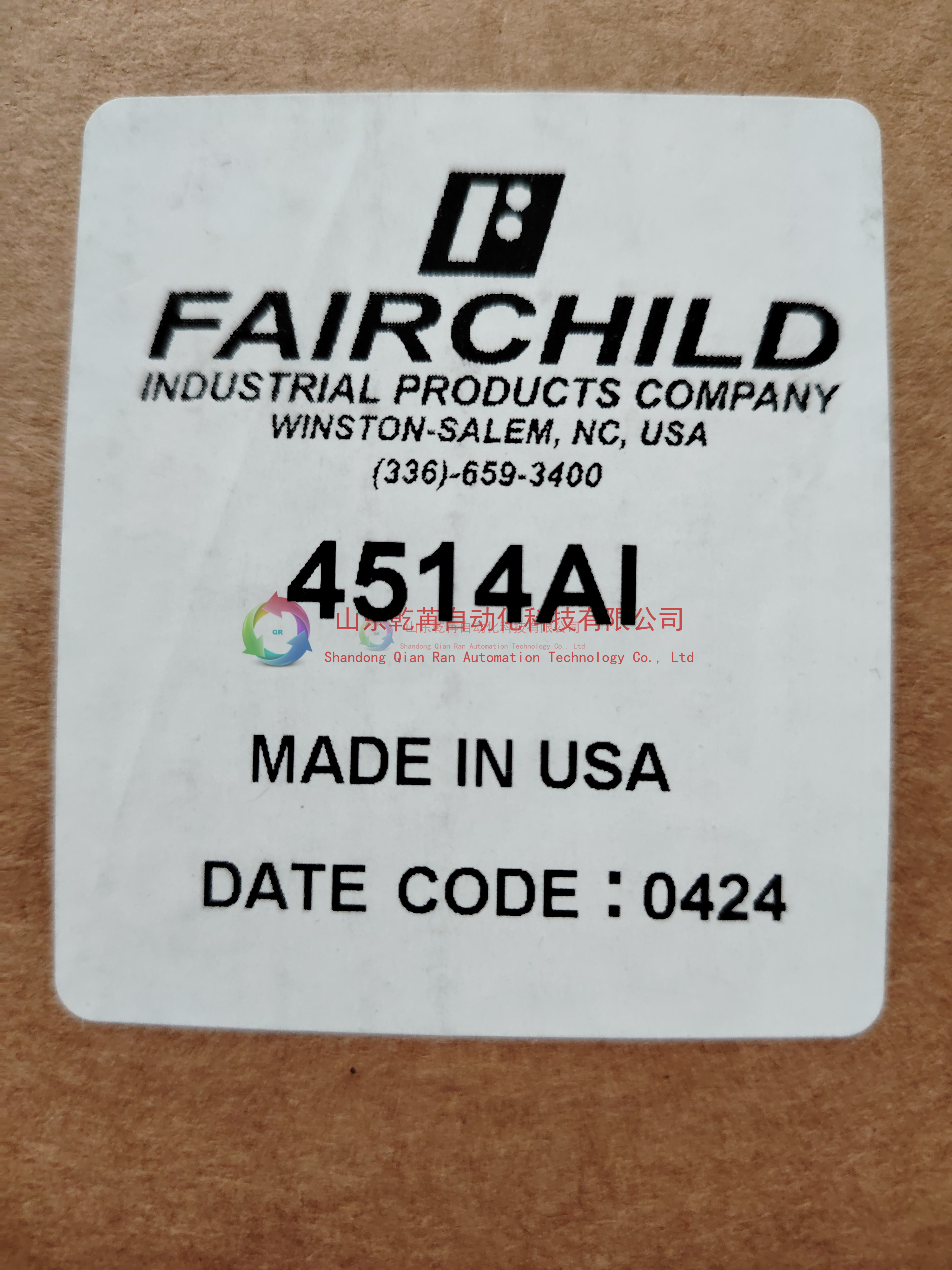

图1、气动流量放大器4514ai
