仙童-继动器21312-山东乾苒
仙童-继动器21312
特性
• 文氏管充气补偿下游压力损失
• 可选的输入和输出偏压可通用于各种应用
• 可在 30：1 除率和 1：30 乘率之间进行调整以确保无限的压力调整
• 浮动式密封圈可隔开控制腔，控制腔通过减少高流量的影响来增加稳定性
• 面板或管道安装
操作原理
21 型由信号腔杠杆、20 型输出阀身和用于杠杆力臂调节的枢轴组件组成。输出压力到信号压力的比率的调节范围是无限的。调节
范围通过旋转比率调整旋钮来实现信号放大1：30 或信号减少 30：1。施加在信号腔膜片上的信号压力通过杠杆将力传输到控制膜片，
从而设置输出压力。杠杆支点可以调整。输出压力是信号压力乘以支点两端杠杆力臂长度的函数。可通过设置螺丝的方式来引入偏压。
21D 型带有可调整的输入和输出偏压。最小输入偏压为 3 psig，最大输出偏压为 9 psig。
此继动器中偏压的基本算术表达式为：
Po = (Ps-K1) R+K2，其中
Po = 输出压力
Ps = 输入信号
R = 设置比率
K1= 输入偏压，仅 (-)
K2 = 输入偏压，仅 (+)
英国诺冠NORGREN
海隆HERION
宝硕BUSCHJOST
中国亚德客AIRTAC
德国费斯托FESTO
美国仙童FAIRCHILD
意大利康茂胜CAMOZZI
德国VOSS液压接头
山东乾苒自动化科技有限公司：产品质优、交货快速、价格合理、库存备货
特性
• 文氏管充气补偿下游压力损失
• 可选的输入和输出偏压可通用于各种应用
• 可在 30：1 除率和 1：30 乘率之间进行调整以确保无限的压力调整
• 浮动式密封圈可隔开控制腔，控制腔通过减少高流量的影响来增加稳定性
• 面板或管道安装
操作原理
21 型由信号腔杠杆、20 型输出阀身和用于杠杆力臂调节的枢轴组件组成。输出压力到信号压力的比率的调节范围是无限的。调节
范围通过旋转比率调整旋钮来实现信号放大1：30 或信号减少 30：1。施加在信号腔膜片上的信号压力通过杠杆将力传输到控制膜片，
从而设置输出压力。杠杆支点可以调整。输出压力是信号压力乘以支点两端杠杆力臂长度的函数。可通过设置螺丝的方式来引入偏压。
21D 型带有可调整的输入和输出偏压。最小输入偏压为 3 psig，最大输出偏压为 9 psig。
此继动器中偏压的基本算术表达式为：
Po = (Ps-K1) R+K2，其中
Po = 输出压力
Ps = 输入信号
R = 设置比率
K1= 输入偏压，仅 (-)
K2 = 输入偏压，仅 (+)

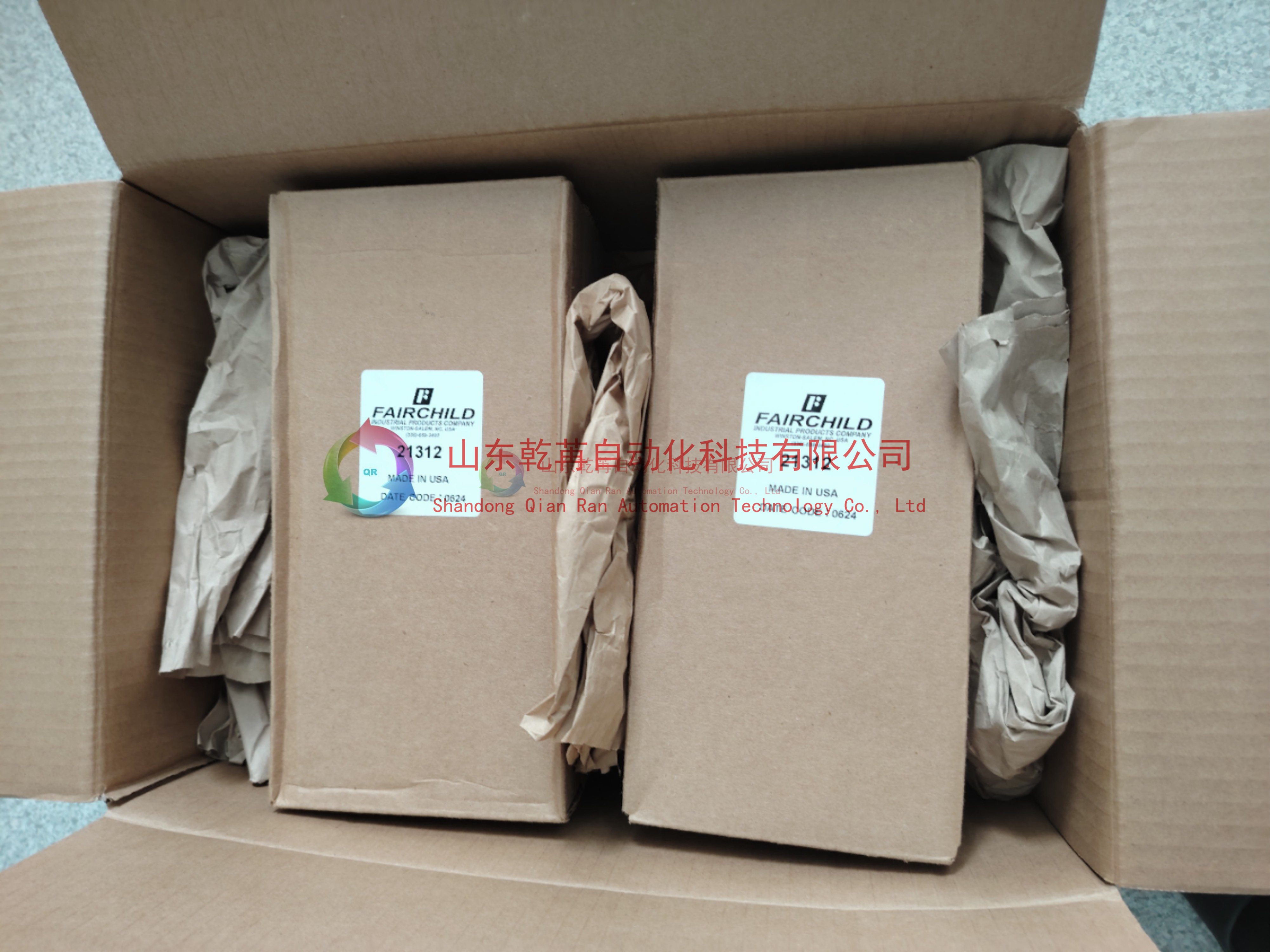

图1、继动器21312
